Зажимы для тросов: виды, назначение и применение в такелажных работах

Зажимы для тросов — это компоненты, которые вы встретите везде, где требуется надежное крепление и контроль натяжения канатов. От строительных площадок до морских портов, от спортивных комплексов до промышленных предприятий. Эти небольшие, но мощные устройства решают одну из ключевых задач в такелажных работах: они обеспечивают надежное соединение, удерживают трос в нужном положении и предотвращают его проскальзывание.

Актуальность темы сложно переоценить. Неправильный выбор или установка зажима может привести к серьезным последствиям — от потери груза до аварийных ситуаций. Однако многие специалисты и частные лица не имеют достаточного понимания, как выбрать зажим тросовый для конкретной задачи. В этом руководстве мы разберем все основные типы, их особенности и области применения, чтобы вы могли сделать осознанный выбор. Рынок предлагает десятки вариантов зажимов, каждый из которых имеет свои преимущества и ограничения.

Основные типы зажимов для тросов

Традиционные конструкции остаются наиболее распространенным решением.

• U-образные зажимы (стандарт DIN 741) — это классика жанра. Они состоят из U-образного болта, двух опорных пластин и гайки. Конструкция проста, но эффективна: трос укладывается в скобу, седельные пластины располагаются сверху на тросе, и при затягивании гайки на стержнях болта пластины прижимают трос к скобе. Главное преимущество — универсальность и доступность. Такие зажимы используют на диаметрах от 1 до 62 мм.
  Однако у U-образных зажимов есть недостатки. Неправильная установка часто приводит к неравномерному давлению на трос. Если длинный конец троса расположен со стороны рабочей нагрузки, а короткий конец (хвост) расположен со стороны седельных пластин, коэффициент удержания составляет 100%. Если ориентирование обратное, коэффициент удержания снижается приблизительно до 50%. Именно поэтому специалисты рекомендуют изучать инструкции перед монтажом. Такие зажимы работают эффективно на диаметрах 6–16 мм, где достигается оптимальное распределение давления при стандартной затяжке. На меньших диаметрах требуется повышенная точность монтажа, на больших — возрастает разброс нагрузок.

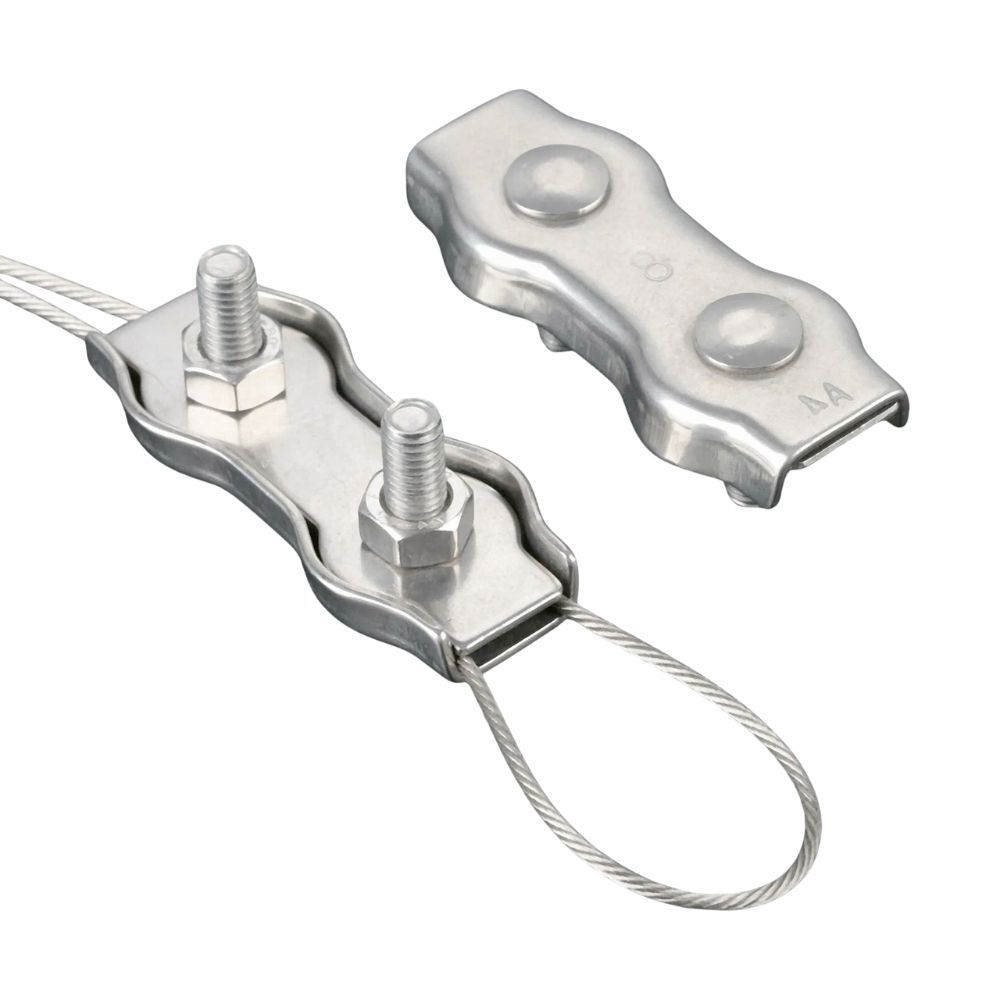

• Двойные зажимы (Duplex) — это усиленный вариант U-образной конструкции. Две скобы вместо одной обеспечивают более надежное крепление и позволяют работать с критичными нагрузками. Они особенно востребованы в грузоподъемных операциях и при работе с тяжелыми конструкциями. Цена выше, но безопасность того стоит.
• Алюминиевые одноразовые зажимы (DIN 3093) пришли на смену традиционным болтовым конструкциям. Они просты в установке — трос просто пропускают через цилиндр и обжимают специальными щипцами или гидравлическим прессом. После обжима такой зажим невозможно разобрать, поэтому они называются одноразовыми. Легкие и компактные, они идеальны для временных и полупостоянных креплений.

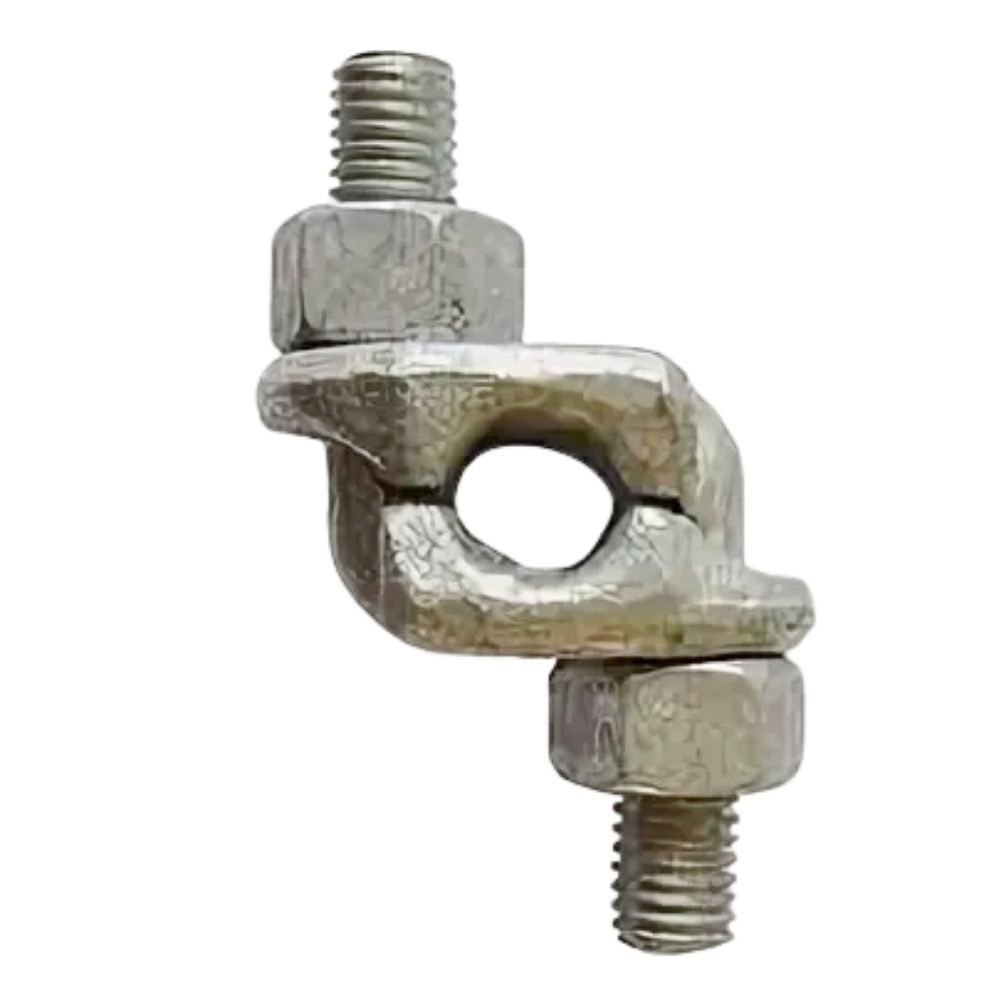

• Кулачковые зажимы — это специалисты по блокировке. Они работают по принципу самоблокирования: чем больше нагрузка на трос, тем сильнее происходит блокировка. Такие зажимы незаменимы в системах, где требуется постоянное удержание груза, например в подъемниках или страховочных устройствах.

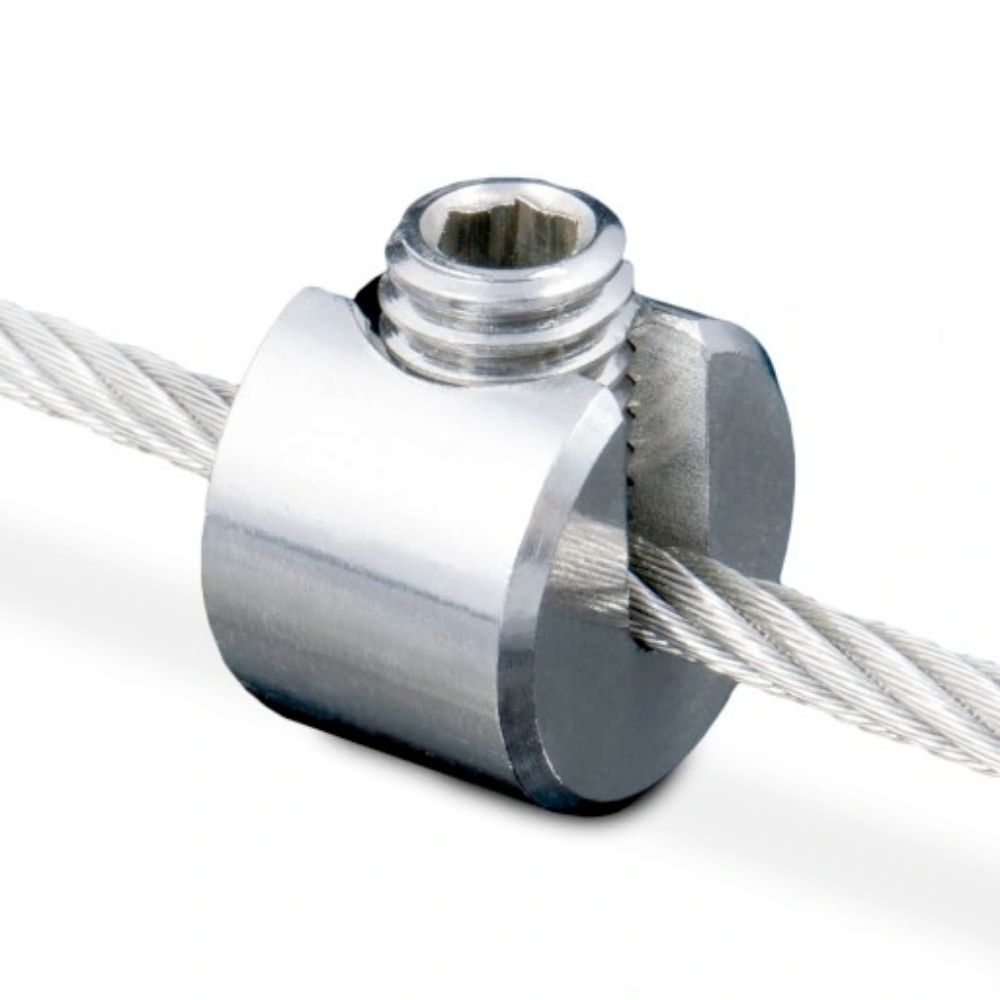

• Стопорные зажимы предотвращают скольжение троса при переменных нагрузках. Они особенно полезны на наклонных поверхностях или в ситуациях, где трос подвергается вибрации. Механизм действия основан на создании механического препятствия для движения троса в одном направлении.

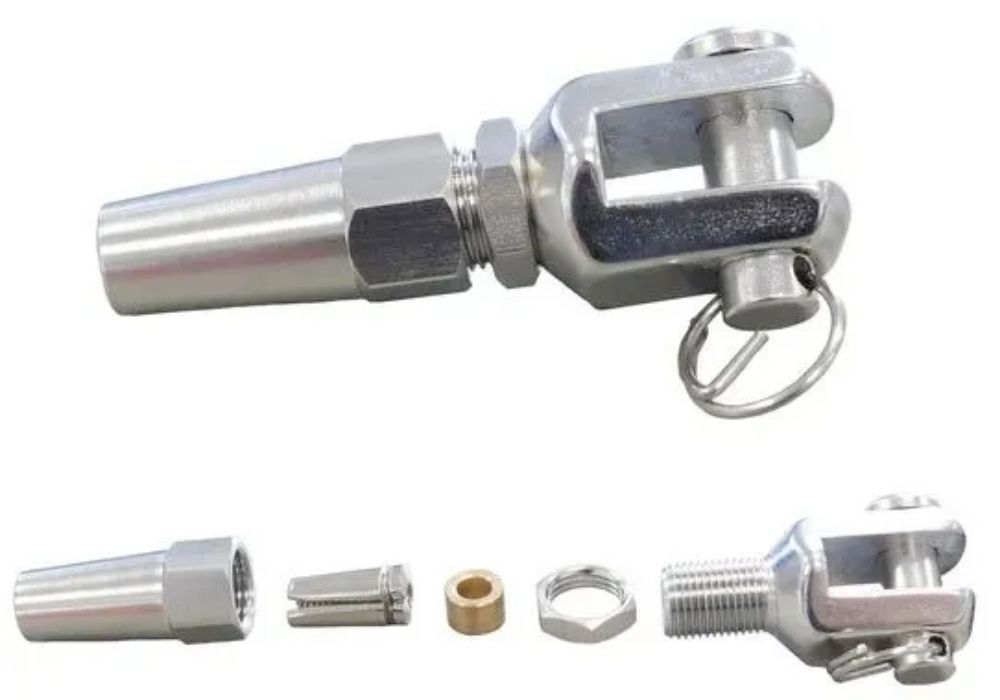

• Цанговые зажимы (DIN 6899) предназначены для работы с тросами малого диаметра — от 1 до 10 мм. Их конструкция состоит из цанги (набора тонких стальных пластин), которая сжимается вокруг троса при затягивании гайки или обжатии. Их конструкция состоит из цанги (набора тонких стальных пластин), которая сжимается вокруг троса при затягивании гайки. Точность и надежность — вот их главные характеристики.
• Клиновые механизмы используются в специализированных приложениях, где требуется быстрое и надежное закрепление. Трос вводится в клиновидный паз, и при затягивании клин самопроизвольно блокирует трос, создавая огромное зажимающее усилие.

Характеристики и стандарты безопасности

Стандарты DIN — это основа для выбора правильного зажима. DIN 741 регулирует U-образные зажимы и определяет требования к материалам, прочности и допускам. DIN 1142 касается двойных зажимов и их усиленных вариантов. DIN 3093 — это стандарт для алюминиевых обжимных зажимов. Каждый стандарт имеет свои таблицы соответствия между диаметром троса и минимальной прочностью на разрыв.

Материалы играют решающую роль в долговечности зажима. Углеродистая сталь — самый распространенный выбор. Она прочная, доступная, но подвержена коррозии. Нержавеющая сталь идеальна для работы во влажной среде, на морских объектах или при контакте с химикатами. Алюминий используется в одноразовых зажимах из-за легкости и простоте обработки.

Покрытия защищают металл от ржавчины. Цинкование — наиболее распространенный способ защиты. Горячее цинкование создает толстый слой цинка, который обеспечивает защиту 15–20 лет в нормальной влажной среде. В морской среде с высокой концентрацией соли требуется дополнительная защита или использование нержавеющей стали. Некоторые производители применяют порошковые покрытия или никелирование для повышения долговечности.

Диапазон диаметров — еще один важный параметр. Современные зажимы охватывают диаметры от 1 до 62 мм, что позволяет выбрать оптимальное решение для любого применения. На зажимах обязательно указывается рекомендуемый диаметр троса и минимальная разрывная нагрузка, которую он может выдержать.

Где применяются зажимы для тросов и канатов

В строительстве и промышленности зажимы решают множество задач. Укрепление конструкций и растяжки — классическое применение U-образных зажимов. Когда строят высокие мачты, поднимают панели на фасад или устанавливают ветровые расчалки, используются именно эти компоненты. Они удерживают трос в натянутом состоянии и предотвращают его расслабление под действием ветра или вибрации.

Крепление элементов при высотных работах требует максимальной безопасности. Здесь применяют зажимы с повышенной надежностью — двойные конструкции или обжимные варианты. Страховочные системы для альпинистов, лесоборов и монтажников используют специально разработанные кулачковые и стопорные зажимы, которые мгновенно блокируют трос в случае падения.

Натяжные системы на производстве требуют точного расчета и контроля. На конвейерах, при натяжении цепей или тросов в механизмах используют различные типы зажимов в зависимости от нагрузки и условий эксплуатации.

Морское и портовое хозяйство — это царство такелажных работ. На кораблях зажимы удерживают такелаж, обеспечивают крепление оборудования и работают в самых экстремальных условиях. Морские расчалки защищают судно при стоянке. Швартовка — процесс привязки корабля к причалу — невозможна без надежных зажимов тросовый конструкции. Здесь требуется только нержавеющая сталь или алюминий, так как морская соль быстро разрушает обычную углеродистую сталь.

Грузоподъемные операции в портах используют мощные зажимы для крепления стропов, которые поднимают контейнеры и тяжелый груз. Один неправильно установленный зажим может привести к падению груза стоимостью в миллионы рублей.

Повседневное применение охватывает спортивные сооружения и туризм. На высокогорных трассах, при установке навесных мостов или страховочных систем используют специализированные зажимы. Туристические маршруты по скалам, подвесные тросы в парках развлечений — все это работает благодаря надежным зажимам.

Натяжение тентов и маркиз — еще одна область применения. Садовые павильоны, временные укрытия на стройплощадках, маркизы у магазинов и ресторанов используют длинные тросы для натяжения материала. Здесь подходят простые и доступные U-образные зажимы.

Буксировочные и страховочные системы в автомобильном и морском транспорте требуют зажимов высокой прочности. Когда тягач буксирует сломанное транспортное средство, он полагается на надежность зажимов, которые удерживают трос или цепь.

Практические советы по выбору и установке зажимов

Определение нагрузки — первый и самый важный шаг. Вам нужно знать, какой вес будет воздействовать на зажим. Это может быть статическая нагрузка (груз висит неподвижно) или динамическая (груз раскачивается или падает). Динамическая нагрузка требует зажимов большей прочности — обычно с коэффициентом безопасности не менее 5.

Выбор типа зажима зависит от нагрузки, условий эксплуатации и доступного инструмента. Если вам нужно постоянное крепление и у вас есть пресс — выбирайте обжимные алюминиевые зажимы. Если требуется простота и универсальность — U-образные зажимы по стандарту DIN 741. Если это критичная нагрузка — двойные зажимы.

Правильное расположение при монтаже — это вопрос безопасности. Короткий конец троса (длиной 5–7 диаметров) должен быть направлен в сторону от направления нагрузки. Это основное правило для U-образных зажимов. Каждый дополнительный зажим располагается не ближе чем на один метр от предыдущего.

Техника затягивания требует внимания. На U-образных зажимах рекомендуется следующая процедура: предварительное легкое затягивание гайки, проверка положения троса (он должен иметь равномерное распределение в скобе), затем полное затягивание гайки с номинальным моментом. Через 2–4 часа эксплуатации необходимо повторно проверить затяжку и при необходимости подтянуть гайку. Обжимные зажимы затягивают одновременно с обеих сторон, используя специальные клещи или пресс.

Контроль качества после установки — не менее важен. Проверьте, нет ли трещин на металле, убедитесь, что гайка не ослабла, что трос не проскальзывает. Для критичных задач рекомендуется проводить испытания с нагрузкой перед вводом в эксплуатацию.

Обслуживание и проверка целостности должны проводиться регулярно. На морских объектах это нужно делать ежемесячно, на производстве — в зависимости от интенсивности использования. Ищите признаки коррозии, деформации, ослабления креплений. Нержавеющие зажимы требуют меньше внимания, но они дороже.

Типичные ошибки часто приводят к отказу системы. Неправильная ориентация U-образного зажима снижает его эффективность вдвое. Использование зажима меньшего размера, чем требуется, может привести к его разрушению. Забывают про второй этап затягивания или не проверяют крепление через несколько часов. Все эти ошибки приводят к серьезным последствиям.

Заключение

Зажимы для тросов — это элементы безопасности, которые нельзя выбирать "на глаз". Каждый тип имеет свою область применения: U-образные зажимы для универсальных задач, двойные для критичных нагрузок, алюминиевые обжимные для простоты, кулачковые для страховки.

Соблюдение стандартов DIN, правильный расчет нагрузки и грамотная установка — вот три кита безопасности. Материал зажима должен соответствовать условиям (нержавеющая сталь для влажной среды, углеродистая для обычного применения). Проверяйте и перепроверяйте крепления, особенно в первые часы после установки.

Если вам требуется подобрать зажимы для специальной задачи, не стесняйтесь обратиться за консультацией к специалистам. Когда речь идет о безопасности людей или дорогостоящем грузе, любая переоценка рисков оправдана.
